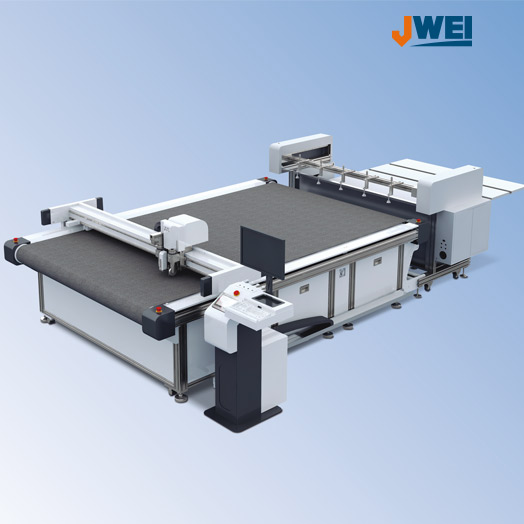

MESA DE CORTE KNF 80 JWEI

Mesa de corte digital para materiales de gran formato.

Una mesa modular que puede ser instalada en espacios reducidos

Categoría:

Descripción

Este modelo de la serie KNF se monta en el mismo punto donde vaya ubicada y queda una mesa compacta, perfectamente alineada y en óptimas condiciones de uso.

Otra característica importante de la mesa de corte KNF 80 es el sistema de desplazamiento de ejes mediante cremalleras helicoidales rectificadas y piñones de alta calidad. Esto hace de este modelo una mesa robusta y adecuada para trabajos de alta producción con materiales duros que para otras máquinas sería difícil de cortar. Monta de serie dos motores en el eje X, uno en cada lado del puente de manera que dicho eje se desplace siempre de una forma estable y totalmente perpendicular al eje. Esta cualidad es destacable sobre todo en trabajos de corte en V y fresado donde la máquina requiere de mayor esfuerzo y precisión ya que son los trabajos que mayor resistencia ofrecen.

Dispone de mayor altura del puente y nos permite cortar materiales como espuma, foam, etc. hasta 60 mm de espesor con el cabezal de cuchilla oscilante para dicha aplicación.

Características

De serie, la mesa KNF 80 viene dotada con la cinta conveyor sobre una superficie de aluminio perforada para el vacío, seleccionable por zonas mediante electroválvulas accionadas eléctricamente desde el mismo panel táctil, lo que facilita y aumenta de eficacia del vacío para diferentes tamaños de plancha.

La mesa o cinta conveyor es indispensable para la instalación del cargador automático de plancha o el soporte bobina para material flexible como vinilos o lonas.

De serie la KNF 80 incorporad los siguientes cabezales:

  • Cabezal con cuchilla oscilante
  • Cuchilla tangencial fija
  • Cabezal corte de vinilo
  • Cabezal corte en V
  • Cabezal con ruedas de hendido, además de la cámara de registros

Como opción, se pueden montar el cabezal de foam para cortes de material entre 30 y 60 mm de espesor, cabezal de cuchilla circular rotativa para textil y el cabezal de fresado de 60.000 rpm para materiales rígidos como metacrilato, madera, composites, etc.

La mesa de corte KNF 80 es compatibles con la mayoría de formatos de diseños, DXF, PLT, HPGL, XML, EPS, PDF, etc. y con algunos Rips como Caldera, Onix, Optiscout, etc.

Nuestro software permite la lectura previa de un código QR para poder cargar el trabajo a realizar de una manera automática y sencilla sin la necesidad de hacer programar al operador de la máquina.

 KNF80 3121
Cabezal multifuncional Cabezal múltiple para combinar herramientas. Función de grabado y fresado, oscilante, corte de vinilo, puntero láser y cámara de registro.
Herramientas Diferentes tipos de herramientas de corte, ruedas de plegado.
Velocidad de corte 1.200 mm / s (dependiendo del material)
Espesor de corte 50 mm (dependiendo del material)
Materiales Cartón, cartón ondulado, cartón prensado, cartón tipo panel de abeja, vinilo, lámina magnetizada flexible, juntas, caucho, pvc, materiales composites plásticos, metacrilato, policarbonato, acrílico, moqueta, tejido, cuero, espuma, alucobond, …
Fijación de materialesAspiración al vacío
Desplazamiento de vacío 1.500 mm/s
Repetitividad± 0,2
Panel de control Pantalla LCD táctil Multilingüe.
Sistema de transmisión Servomotores, guías lineales, husillo, piñones y cremallera.
Fijación del material Sistema de vacío por zonas inteligente.
Alimentación AC 380 V / 50 Hz
Potencia9,5 kW (incluye vacío)
Área máxima de corte 3.100 x 2.100 mm
Dimensiones máquina 4.650 x 2.900 x 1310 mm.
Peso máquina 1.500 kg
 KNF80 3032
Cabezal multifuncional Cabezal múltiple para combinar herramientas. Función de grabado y fresado, oscilante, corte de vinilo, puntero láser y cámara de registro.
Herramientas Diferentes tipos de herramientas de corte, ruedas de plegado.
Velocidad de corte 1.200 mm / s (dependiendo del material)
Espesor de corte 50 mm (dependiendo del material)
Materiales Cartón, cartón ondulado, cartón prensado, cartón tipo panel de abeja, vinilo, lámina magnetizada flexible, juntas, caucho, pvc, materiales composites plásticos, metacrilato, policarbonato, acrílico, moqueta, tejido, cuero, espuma, alucobond, …
FijaciónAspiración al vacío
Desplazamiento de vacío 1.500 mm/s
Repetitividad± 0,2
Panel de control Pantalla LCD táctil Multilingüe.
Sistema de transmisión Servomotores, guías lineales, husillo, piñones y cremallera.
Fijación del material Sistema de vacío por zonas inteligente.
Alimentación AC 380 V / 50 Hz
Potencia16 kW (incluye vacío)
Área máxima de corte 3.000 x 3.200 mm
Dimensiones máquina 4.550 x 3.907 x 1310 mm.
Peso máquina 1.600 kg
